合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> CO2氣體保護(hù)焊表面張力過(guò)渡的控制策略、發(fā)展及應(yīng)用
> 正己醇聚氧乙烯醚硫酸鈉、正己醇聚氧丙烯醚硫酸鈉水溶液平衡表面張力、動(dòng)態(tài)表面張力測(cè)定（一）
> 復(fù)合驅(qū)中聚合物與陰離子表面活性劑的協(xié)同作用研究
> 液滴爆炸現(xiàn)象：酒精蒸發(fā)引起的馬蘭戈尼流動(dòng)現(xiàn)象影響參數(shù)（三）
> 球擬假絲酵母菌合成槐糖脂類表面活性劑、降解含油廢水的表面張力（三）
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對(duì)L-薄荷醇的緩釋作用（二）
> 泡沫洗手液的泡沫是如何產(chǎn)生的？泡泡的產(chǎn)生離不開(kāi)表面活性劑
> 石莼、菠菜類囊體膜LB膜的制備及在納米ZnO上的組裝和光電性質(zhì)
> 低表面張力、減縮型聚羧酸減水劑制備步驟
> 央視CCTV13：普通石化類洗潔劑含有毒害物質(zhì)對(duì)身體危害極大
推薦新聞Info
-
> 基于粒徑、速度、表面張力、黏度測(cè)定揭示塵粒?霧滴碰撞行為規(guī)律（三）
> 基于粒徑、速度、表面張力、黏度測(cè)定揭示塵粒?霧滴碰撞行為規(guī)律（二）
> 基于粒徑、速度、表面張力、黏度測(cè)定揭示塵粒?霧滴碰撞行為規(guī)律（一）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機(jī)理與應(yīng)用效果（三）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機(jī)理與應(yīng)用效果（二）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機(jī)理與應(yīng)用效果（一）
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響（三）
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響（二）
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響（一）
> Layzer模型與Zufiria模型研究界面張力對(duì)Rayleigh-Taylor氣泡不穩(wěn)定性的影響
變壓器油界面張力檢測(cè)方法之準(zhǔn)確性對(duì)比
來(lái)源：潤(rùn)滑油 瀏覽 1378 次 發(fā)布時(shí)間:2024-04-08
變壓器油是變壓器內(nèi)部重要的絕緣材料，油品質(zhì)量直接影響到變壓器的電氣性能和運(yùn)行壽命。在運(yùn)行中，變壓器油在電氣設(shè)備中因受濕度、光線、金屬催化、水分及電場(chǎng)等因素的影響，會(huì)生成羧酸、醇等親水極性物質(zhì)在油－水界面的定向排列會(huì)改變界面上分子排列狀況，從而降低界面張力。因此，界面張力是變壓器油標(biāo)準(zhǔn)中的一項(xiàng)重要指標(biāo)，能夠反映新油在精煉時(shí)的純凈程度和在運(yùn)行中油的氧化程度。
實(shí)驗(yàn)儀器
儀器：本文采用芬蘭Kibron表面張力儀型號(hào)Delta-8測(cè)定界面張力。
方法：不同產(chǎn)品標(biāo)準(zhǔn)所采用的界面張力檢測(cè)方法不同，具體如表1和2所示?？梢钥闯?，各方法的測(cè)量原理相同，測(cè)定絕緣油的界面張力的方法大都采用的是圓環(huán)法，主要區(qū)別就是界面形成后即非平衡條件、接近平衡條件及平衡條件下測(cè)試的保持時(shí)間不同。

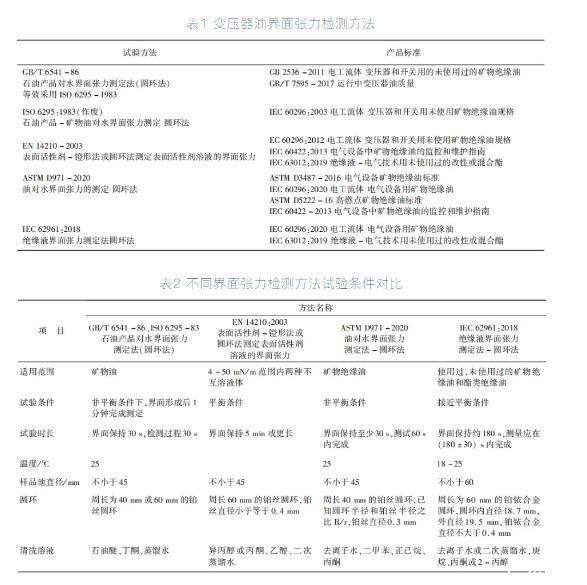

表1變壓器油界面張力檢測(cè)方法
表2不同界面張力檢測(cè)方法試驗(yàn)條件對(duì)比
結(jié)論與討論
由表3和圖1可得，界面張力均隨界面保持時(shí)間延長(zhǎng)而降低。其中，新變壓器油的酯類油比礦物油的界面張力低很多，這是由于酯類油的分子結(jié)構(gòu)具有親水性，使其界面張力相應(yīng)減小。

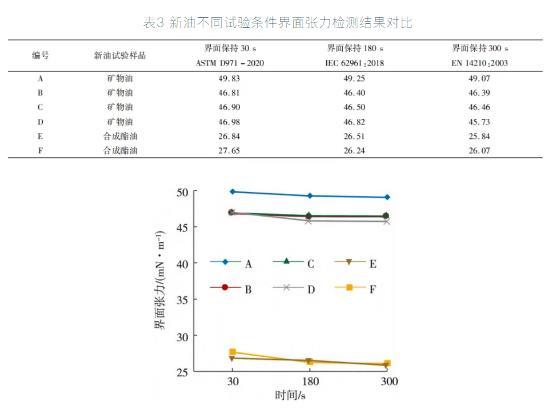

表3新油不同試驗(yàn)條件界面張力檢測(cè)結(jié)果對(duì)比
圖1新油的界面張力隨時(shí)間變化曲線
表4和圖2試驗(yàn)結(jié)果表明，老化后的礦物油和酯類油的界面張力也隨界面保持時(shí)間延長(zhǎng)而降低。與新油比，老化后變壓器油的界面張力均比新油的界面張力低，尤其是礦物油D油的界面張力從新油46mN/m左右降至16mN/m左右。表3數(shù)據(jù)顯示該樣品抗老化、氧化性較差，因此容易生成醛、酮、羧酸等老化產(chǎn)品，而這些老化產(chǎn)物均為極性物質(zhì)，在油水界面上做定向排列，從而使油品老化后油水間界面張力降低。E和F油為合成酯變壓器油，雖然本身界面張力不高，但其氧化穩(wěn)定性較好，老化前后界面張力變化不明顯。

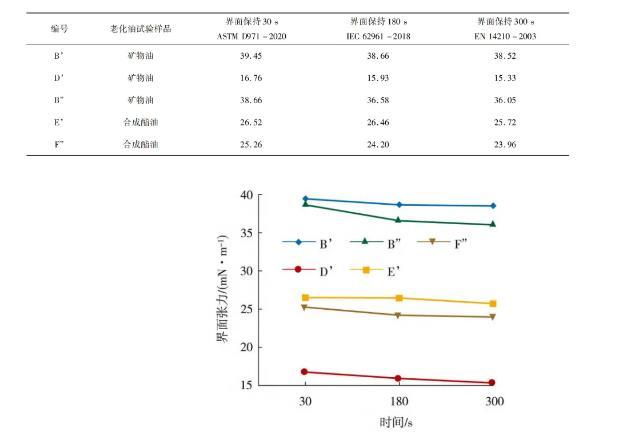

表4老化油不同試驗(yàn)條件界面張力檢測(cè)結(jié)果對(duì)比
圖2老化油的界面張力隨時(shí)間變化曲線
對(duì)比圖3和圖4發(fā)現(xiàn)，老化油界面張力隨著兩相界面的保持時(shí)間呈較明顯下降趨勢(shì)，說(shuō)明這一過(guò)程在老化變壓器油中比在新變壓器油中更為明顯。

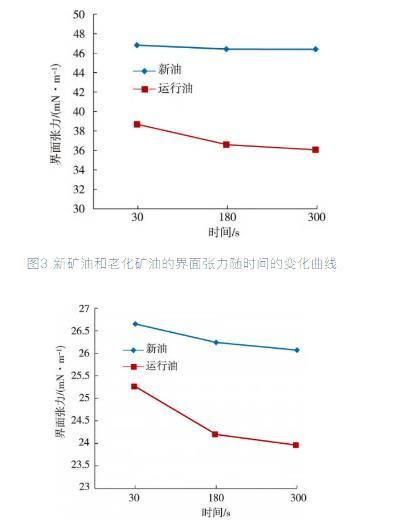

圖3新礦油和老化礦油的界面張力隨時(shí)間的變化曲線
圖4新酯類變壓器油和老化酯類變壓器油界面張力隨時(shí)間變化的曲線
IEC62961:2018方法介于ASTMD971方法和EN14210方法之間，在界面形成180s時(shí)測(cè)量界面張力更加符合實(shí)際，同時(shí)測(cè)量時(shí)間對(duì)測(cè)量結(jié)果影響較小。從圖3和圖4也可以看出，老化油的界面張力隨時(shí)間變化較為明顯，主要表現(xiàn)在界面張力曲線從30s到180s的變化斜率較大，而在界面形成的180s時(shí)測(cè)量界面張力數(shù)值與300s的測(cè)量數(shù)據(jù)很接近，可以提供一個(gè)較為真實(shí)的界面張力值，并且檢測(cè)時(shí)間相對(duì)較短。
新頒布的變壓器油國(guó)際標(biāo)準(zhǔn)IEC60296:2020《電工流體電氣設(shè)備用礦物絕緣油》，其界面張力檢測(cè)規(guī)定采用ASTMD971-2020方法和IEC62961:2018兩種方法，為了得到更有效的數(shù)據(jù)和滿足實(shí)驗(yàn)室快速高效的日常檢測(cè)工作，推薦采用IEC62961:2018方法為宜。
結(jié)論
界面張力是反映變壓器油精制過(guò)程中潔凈程度的指標(biāo)，并與油品的老化程度密切相關(guān)。國(guó)內(nèi)外檢測(cè)變壓器油界面張力方法的主要區(qū)別在于界面形成后的保持時(shí)間不同。
實(shí)驗(yàn)室通過(guò)采用圓環(huán)法考察測(cè)量時(shí)間對(duì)界面張力值的影響，結(jié)果表明老化油的界面張力受時(shí)間影響較為明顯，同時(shí)也說(shuō)明變壓器油的界面張力與油的劣化程度密切相關(guān)。
通過(guò)考察不同方法測(cè)量時(shí)間對(duì)測(cè)量結(jié)果的影響，推薦采用IEC62961:2018方法對(duì)變壓器油進(jìn)行界面張力的檢測(cè)，該方法既能減小因測(cè)試時(shí)間不同而引起的誤差，又能快速進(jìn)行檢測(cè)。
