目前主要的碳負極生產(chǎn)工藝，包括化學氣相沉積法、包覆法、熱處理法等技術(shù)的單獨和混合應用。

在相關現(xiàn)有技術(shù)的基礎上，研究者發(fā)現(xiàn)含碳負極材料在充放電過程中存在過電位過高的問題，進而導致采用含碳負極材料放電時電壓平臺低、充電電壓平臺較高，即此時化學電源的能量轉(zhuǎn)化效率較低；

為降低含碳電極材料對化學電源過電位的貢獻，從而提升放電平臺電壓、降低充電平臺電壓，以此提升能量轉(zhuǎn)化效率，現(xiàn)有技術(shù)的處理方案大致有以下幾種：

一，在材料制備過程中，使用基底或模板，定向影響目標材料內(nèi)部結(jié)構(gòu)、外部的幾何形態(tài)和物理化學特性，提升目標材料的電子電導能力，離子傳輸能力，進而降低材料總體上（即在電池中工作時）的過電位，提升放電平臺電壓，降低充電平臺電壓。其優(yōu)點在于，可以理性設計材料結(jié)構(gòu)，盡可能優(yōu)化其性能。缺點在于，技術(shù)實現(xiàn)復雜，工藝要求的工況難以實現(xiàn)或?qū)崿F(xiàn)成本過高；

二，在材料制備過程中，對層狀堆垛的材料，引入一定尺寸的分子、離子，拓寬材料的層間距，提升材料的離子傳輸能力，降低材料總體上的過電位，優(yōu)化平臺電壓。其優(yōu)點在于處理工藝簡單，缺點在于成本高，且會降低材料結(jié)構(gòu)的穩(wěn)定性；

三，在材料制備過程中，采用化學氣相沉積，引入原料氣，在特定表面發(fā)生物理化學變化，調(diào)控材料原有的孔結(jié)構(gòu)，優(yōu)化材料儲能特性。其優(yōu)點在于可以精確調(diào)控材料的孔口和孔內(nèi)結(jié)構(gòu)，顯著優(yōu)化材料儲能特性，缺點在于能耗較高，不能選擇性改變材料的某些特征結(jié)構(gòu)（比如孔的表面和內(nèi)部結(jié)構(gòu)），不能選擇性地在一定區(qū)域沉積，從而造成浪費，加工溫度較高也會帶來一定的風險。

針對現(xiàn)有技術(shù)中存在的提升碳材料能量轉(zhuǎn)化效率的方法存在技術(shù)缺陷的問題，本文提供一種基于液相沉積的碳材料的制備方法。

步驟1，在225℃的絕氧條件下，用蒽浸漬有豐富孔結(jié)構(gòu)的活性碳纖維1h，由于蒽的表面張力較大，為59.4mN/m，浸漬過程中蒽選擇性的進入活性碳纖維的孔道，表面無顯著殘留；

步驟2，取出浸漬后的活性碳纖維置于烘箱中，在100℃下烘干去除水分，得到中間體；

步驟3，在氮氣保護下，將所述中間體在950℃下加熱，加熱溫度為蒽的裂解溫度，加熱過程中，蒽裂解形成石墨沉積在所述活性碳纖維的孔道內(nèi)，自然降溫至室溫，得到高能量轉(zhuǎn)化效率的碳材料，液相沉積后的碳材料具有發(fā)展良好的晶疇，多孔碳顆粒表面仍保持較光滑完整的形貌，說明液相沉積選擇性的在孔道內(nèi)進行。

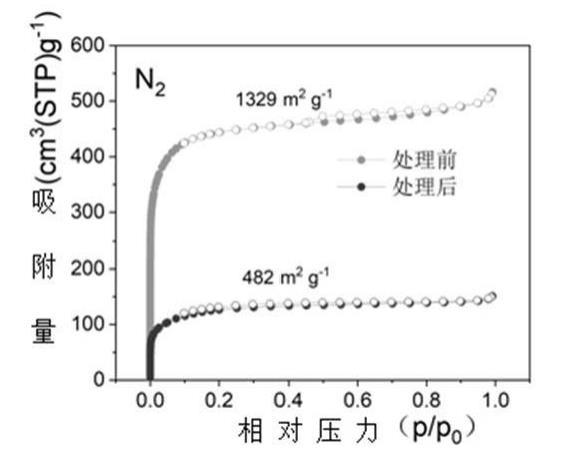

步驟1所用活性碳纖維以及本實施例制備得到的高能量轉(zhuǎn)化效率的碳材料的氮氣吸脫附測試可以看出：制備前活性碳纖維的氮氣吸脫附測出比表面積為1329m2/g，經(jīng)過處理，比表面積降至482m2/g，說明蒽在孔內(nèi)的沉積改變了孔的結(jié)構(gòu)，減小了孔容，孔腹尺寸被收縮；

步驟1所用活性碳纖維以及本實施例制備得到的高能量轉(zhuǎn)化效率的碳材料的二氧化碳吸脫附測試可以看出：制備前活性碳纖維的二氧化碳吸脫附測出比表面積為1380m2/g，經(jīng)過處理后，得到的高能量轉(zhuǎn)化效率的碳材料的二氧化碳吸脫附測出比表面積為1170m2/g，由于CO2具有更小的分子動力學直徑，可進入N2無法探測的孔，可知孔口保留了一定的尺寸，有利于鈉離子傳輸，形成高電位的平臺，同時通過CO2所測比表面積也有下降，說明孔腹也被收縮，但并非被完全填充，保留了充分的儲鈉空間。

高能量轉(zhuǎn)化效率的碳材料組裝鈉離子電池制備過程如下：

高能量轉(zhuǎn)化效率的碳材料作為負極活性物質(zhì)，以偏氟乙烯(PVDF)作為粘結(jié)劑、與導電劑乙炔黑按照質(zhì)量比90∶5∶5的比例在NMP（N甲基吡咯烷酮）溶劑下混合均勻，涂覆成電極膜，放在真空干燥箱中于120℃干燥12h，經(jīng)輥壓、沖裁，得到負極極片；采用金屬鈉片作對電極，電解液為1M NaClO4 in diglyme=1:1為電解液，將上述負極極片在手套箱中組裝成2032紐扣式電池，測試其電化學性能。首圈充放電曲線如圖5所示，具有高達93%的首次庫倫效率，能量轉(zhuǎn)化效率為85%，可逆比容量高達354mAh/g，其中低電位平臺比容量為250mAh/g。

與現(xiàn)有技術(shù)相比，

1.此方法利用了具有一定表面張力的液態(tài)碳源在多孔碳表面不浸潤、只能通過材料的孔的毛細作用吸附于材料中的特性，進行選擇性沉積，液態(tài)碳源選擇性的沉積在多孔碳的孔道內(nèi)，而不在多孔碳的表面沉積，實現(xiàn)低原料成本、高原料利用率的沉積，同時提高了碳材料的能量轉(zhuǎn)化效率；

2.相比于傳統(tǒng)的液相沉積技術(shù)，此方法在關注并調(diào)控孔內(nèi)結(jié)構(gòu)的同時，同時將孔口的掃描電鏡下的亞顯微結(jié)構(gòu)（晶格結(jié)構(gòu)和晶疇結(jié)構(gòu)）作為調(diào)控材料性能的參量，如圖1所示，液相沉積后的碳材料具有發(fā)展良好的晶疇，將孔口縮小的同時孔腹充分縮小，通過特定液相沉積實現(xiàn)孔結(jié)構(gòu)的理性設計和調(diào)控。由圖2的SEM可觀察到材料表面沒有顆粒狀積碳，表明液態(tài)碳源的吸附主要選擇性的進入孔內(nèi)，由于較大表面張力不會在顆粒表面沉積，因此碳顆粒仍保持較光滑完整的形貌；

3.利用此方法液相沉積得到的碳材料可以優(yōu)化充放電平臺電壓，提高能量轉(zhuǎn)化效率。
