摘要：反相乳液聚合過程中通常采用飽和烷烴的混合物白油作為分散介質，但是白油在使用過程中會存在污染環(huán)境的問題。

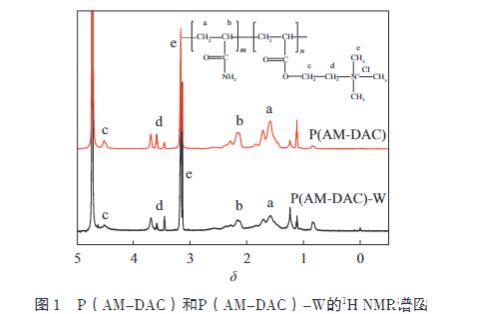

本文以可降解化合物辛酸異戊酯替代了部分白油作為混合油相，丙烯酰胺(AM)和丙烯酰氧乙基三甲基氯化銨(DAC)為單體，通過反相乳液聚合法合成了W/O型聚丙烯酰胺-丙烯酰氧乙基三甲基氯化銨(P(AM-DAC))，通過~1H NMR、FT-IR和SEM對其結構進行表征?？疾炝巳榛瘎┯昧亢托了岙愇祯ビ昧繉︻A乳液穩(wěn)定性、黏度和油-水界面張力的影響，引發(fā)劑用量和反應溫度對P(AM-DAC)水溶液黏度的影響。

結果表明:當乳化劑用量為10%，辛酸異戊酯用量為50%時，引發(fā)劑用量為0.8%，反應溫度為38℃時，P(AM-DAC)水溶液黏度達到最大值，為129 mPa·s?？疾炝薖(AM-DAC)與以白油作為油相合成的聚丙烯酰胺-丙烯酰氧乙基三甲基氯化銨(P(AM-DAC)-W)的性能對比，P(AM-DAC)和P(AM-DAC)-W的粘均分子量分別為5.019×10~6和5.045×10~6；質量分數(shù)為1%的水溶液黏度分別為129和132 mPa·s；當Na+質量濃度為3000 mg/L時，1%的水溶液黏度分別為65和67 mPa·s；在90℃，170 s-1剪切速率下持續(xù)剪切45 min后，1%的水溶液黏度分別為36.9和43.1 mPa·s；陶粒在1%的水溶液中的沉降速度分別為0.049和0.053 mm/s；破膠液表面張力分別為27.8和28.9 mN/m；殘渣含量分別為1.63和1.76 mg/L。

該研究表明辛酸異戊酯代替部分白油制備壓裂液用增稠劑是可行的，不僅不影響增稠性能，而且對耐鹽、耐溫耐剪切、攜砂、破膠和殘渣含量等性能沒有造成明顯的影響。

隨著油氣資源的持續(xù)開采，壓裂技術已成為改造儲層的一種重要方法。由于價格低、施工方便以及性能優(yōu)異，水基壓裂液的應用最為廣泛。增稠劑是水基壓裂液體系的重要組分。將少量的增稠劑加到體系中，可以大幅提高體系的黏度使其達到工藝要求。增稠劑按照來源分為天然高分子增稠劑和合成高分子增稠劑，由于天然高分子增稠劑不耐生物降解、殘渣含量較高且對儲層傷害較大，使其應用受到了限制。

合成高分子增稠劑由于其增稠能力強、殘渣含量低且對儲層傷害較小等優(yōu)點，成為國內外的研究熱點。

聚丙烯酰胺（PAM）增稠劑在水基壓裂液中廣泛使用，其結構單元中含有酰胺基，易形成分子內和分子間氫鍵，使其具有較好的水溶性。反相乳液聚合是一種具有高聚合速率和高相對分子量聚合產(chǎn)物的聚合方法，是制備PAM增稠劑的常用方法。聚合過程中，通常采用飽和烷烴白油作為分散介質，形成油包水（W/O）乳液。董振華以白油作為油相，丙烯酰胺、2-丙烯酰胺基-2-甲基丙磺酸、N-乙烯基吡咯烷酮為單體，通過反相乳液聚合法合成了聚合物增稠劑DQVIS。但是白油為飽和烷烴的混合物不可降解，在使用過程中會對土壤及水環(huán)境產(chǎn)生污染。

辛酸異戊酯是一種存在于香蕉中的天然產(chǎn)物，只含有兩個5~7個碳的長鏈烷基和一個酯基，常被用作配制各種水果型香精及朗姆酒、白蘭地等酒用香精，是一種可降解型化合物。Api等人對辛酸異戊酯作為日用香料的安全性能進行了評價，結果表明，該物質對生物的毒性較低。本研究提出以辛酸異戊酯代替部分白油作為油相，以丙烯酰胺、丙烯酰氧乙基三甲基氯化銨為單體，通過反相乳液聚合法合成W/O型聚丙烯酰胺-丙烯酰氧乙基三甲基氯化銨（P（AM-DAC））。

該研究選擇綠色環(huán)保的分散介質取代白油，對于油氣開采的可持續(xù)發(fā)展具有重要意義，同時在分子結構中引入陽離子基團，增加分子鏈對水中的金屬陽離子的排斥作用，同時減弱水中的金屬陽離子與分子鏈上陰離子的電價鍵作用，從而提升聚合物的耐鹽性能。
