合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 基于水煤漿流變性和動態(tài)表面張力觀察水煤漿的微觀破裂特性（一）
> 納米顆粒間相互作用對界面張力的影響
> 豬肉、雞肉和魚肉肌漿蛋白油-水界面性質(zhì)、氨基酸組成、蛋白質(zhì)構(gòu)象研究（一）
> 納米熔鹽形成機理、表面張力測定及影響因素研究（一）
> 基于界面張力弛豫法考察羥基取代烷基苯磺酸鹽的界面擴張流變性質(zhì)（三）
> 電極與溶液界面的吸附現(xiàn)象
> 界面張力儀測量方法與標(biāo)準(zhǔn)
> 陶瓷墨水中5種色料生產(chǎn)制造工藝流程
> 3種增效劑對滅草松AS、草銨膦AS、高效氟吡甲禾靈EC增效作用及表面張力影響（二）
> ?微量天平的使用方法、樣品稱量，分析天平按精度分為幾級
推薦新聞Info
-
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規(guī)律（三）
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規(guī)律（二）
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規(guī)律（一）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機理與應(yīng)用效果（三）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機理與應(yīng)用效果（二）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機理與應(yīng)用效果（一）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（三）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（二）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（一）
> Layzer模型與Zufiria模型研究界面張力對Rayleigh-Taylor氣泡不穩(wěn)定性的影響
硅丙乳液質(zhì)量分數(shù)與粘度、表面張力的關(guān)系及在模擬病害壁畫修復(fù)中的應(yīng)用（二）
來源：應(yīng)用化學(xué) 瀏覽 1100 次 發(fā)布時間:2025-02-25
1.2溶液的配制和膠膜的制備
莫高窟壁畫可溶鹽的分析研究表明，古代壁畫地仗中所含離子主要有Na+、K+、Ca2+、Mg2+、Cl-、SO和NO等，同時硫酸鈉和氯化鈉是造成壁畫酥堿的主要可溶鹽。因此，主要選用硫酸鈉來評估鹽對硅丙乳液性能的影響，氯化鈉、硝酸鉀和氯化鉀用來協(xié)助評估鹽對硅丙乳液凍融穩(wěn)定性的影響。以水為溶劑，根據(jù)后文1.6.2節(jié)中固含量數(shù)值配制質(zhì)量分數(shù)為0.5%~15%（間隔質(zhì)量分數(shù)為0.5%）的硅丙乳液待用；以質(zhì)量分數(shù)1%硫酸鈉的水溶液為溶劑，配置質(zhì)量分數(shù)為1%~15%（間隔質(zhì)量分數(shù)為0.5%）的硅丙乳液水溶液待用，簡寫為“硅丙乳液-硫酸鈉”；分別以質(zhì)量分數(shù)為1%的氯化鈉、氯化鉀、硝酸鉀的水溶液為溶劑，配置質(zhì)量分數(shù)為1%的硅丙乳液的水溶液待用。
分別量取1.5 mL質(zhì)量分數(shù)為3%的硅丙乳液和質(zhì)量分數(shù)為3%的硅丙乳液-硫酸鈉于培養(yǎng)皿中，灘涂使其厚度約為1 mm，在室溫下蒸發(fā)成膠膜，再于35℃恒溫箱中干燥48 h。
1.3制作試塊
試塊制作參照莫高窟壁畫傳統(tǒng)制作工藝，粗泥層以澄板土、沙、麥稈和蒸餾水（質(zhì)量比為64∶36∶1.5∶25）為原料攪拌混合均勻，填充壓實至模具底部，厚度約為1.1 cm；細泥層以澄板土、沙、麻和蒸餾水（質(zhì)量比為64∶36∶1.5∶25）為原材料攪拌混合均勻，分次涂抹至粗泥層表面，厚度約為0.3 cm，室溫放置；試塊干燥后，白粉層以碳酸鈣、明膠（質(zhì)量比為92∶8）為原料溶解在適量水中，充分研磨、混合并涂刷至細泥層表面；顏料層的繪制采用石青、石綠、鉛丹、朱砂、鐵紅、雄黃和方解石7種礦物顏料，每種顏料分別與明膠以質(zhì)量比為92∶8溶解在適量水中，充分研磨，使明膠與顏料混合均勻并涂刷至白粉層表面。最終制作成直徑約為9 cm，整體厚度約為1.5 cm的顏料試塊待用。
1.4模擬起甲試塊及修復(fù)老化
起甲病害試塊模擬條件的設(shè)置以起甲病害產(chǎn)生機理為基礎(chǔ)，采取環(huán)境極限值的方法。將制作好的試塊55℃烘箱干燥3 h，取出后采用噴霧的方式打濕試塊表層，稍干后，繼續(xù)在55℃烘箱干燥3 h，如此循環(huán)直至顏料層起甲。根據(jù)莫高窟洞窟壁畫修復(fù)常用工作濃度，選取質(zhì)量分數(shù)為2.5%的硅丙乳液對起甲試塊進行加固修復(fù)。加固修復(fù)完成后，放入恒溫恒濕箱內(nèi)進行循環(huán)老化實驗（溫度為25℃時，相對濕度為80%，放置6 h；溫度為55℃時，相對濕度為30%，放置6 h）。高濕、低濕為一個小循環(huán)，共循環(huán)20次。
1.5模擬酥堿試塊及修復(fù)老化
制作模擬試塊時，分別在粗泥層和細泥層中加入1%的Na2SO4（Na2SO4占沙土總質(zhì)量的1%），不進行白粉層和顏料層的涂刷。待試塊干燥后發(fā)現(xiàn)表面出現(xiàn)酥堿現(xiàn)象。繼續(xù)選用質(zhì)量分數(shù)2.5%的硅丙乳液對其進行加固修復(fù)。隨后進行1.4節(jié)中的高濕、低濕循環(huán)老化實驗，共循環(huán)12次。
1.6性能測試
1.6.1乳液外觀
將乳液刮涂在玻璃片上，觀察乳液樣品的顏色是否為白色泛藍光，乳液是否為均相，有無顆粒等物理性狀。
1.6.2固含量的測定
固含量是修復(fù)壁畫時，配置低濃度工作乳液的主要依據(jù)之一。采用質(zhì)量法測定乳液固含量（W），計算公式為：
（1）
式中，m0為表面皿的質(zhì)量（g）；m1為表面皿和待測乳液的總質(zhì)量（g）；m2為干燥后的總質(zhì)量（g）。經(jīng)過3次重復(fù)測定，測得硅丙乳液的固含量為50.3%。
1.6.3膠膜吸水率測定
取2 cm×2 cm的干膠膜，稱質(zhì)量，記為m3（g）；然后在蒸餾水中浸泡，每隔5 min后取出，用濾紙吸去表面水后，稱質(zhì)量，記為m4（g）。按照式（2）計算膠膜吸水率（W）：

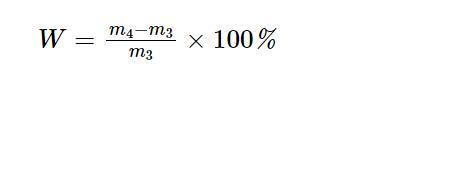

（2）
1.7乳液穩(wěn)定性測試
1.7.1稀釋穩(wěn)定性和鈉離子穩(wěn)定性
取1.2節(jié)中配置的質(zhì)量分數(shù)為1%、2%和3%的硅丙乳液-硫酸鈉于小瓶中，室溫放置72 h，觀察分層現(xiàn)象，若無分層，表示乳液的稀釋穩(wěn)定性和鈉離子穩(wěn)定性好。
1.7.2凍融穩(wěn)定性
取1.2節(jié)中配置的質(zhì)量分數(shù)為1%硅丙乳液和含有不同鹽的質(zhì)量分數(shù)為1%的硅丙乳液各15 mL于小瓶，密封后置于-17℃下8 h，然后在（25±1）℃下解凍6 h，觀察分層現(xiàn)象，若無分層，表示乳液凍融穩(wěn)定性好。
1.7.3機械穩(wěn)定性
將質(zhì)量分數(shù)為1%、2%和3%的硅丙乳液裝入離心管內(nèi)，以4000 r/min離心30 min，觀察分層現(xiàn)象，若無分層，則乳液機械穩(wěn)定性好。
1.7.4貯存穩(wěn)定性
將適量硅丙乳液密封，室溫放置，每隔7 d觀察乳液是否有分層現(xiàn)象，若無分層，則表示貯存穩(wěn)定性好。
1.7.5熱穩(wěn)定性
將質(zhì)量分數(shù)為1%、2%和3%的硅丙乳液樣品裝入小瓶中，密封后放入50℃烘箱中保溫12 h后，冷卻至室溫，觀察是否有分層的現(xiàn)象，若無分層，則表示乳液穩(wěn)定性好。
