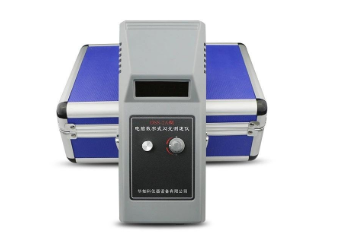

DSS2數字式閃光測速儀用于微電機、紡織錠子和小型電動工具的測速是我廠專為捻絲機、倍捻機設計的非接觸式轉速測量儀器肩B對旋轉物體進行轉速測量、動態觀測、轉向判別。

本儀器采用內觸發脈沖氙燈，亮度高，壽命長，觸發可靠。儀器中應用了大中規模集成電路和數碼管數字顯示。讀數明亮清晰。本儀器體積小，重量輕，造型美觀。其最大特點是測速精度居國內同類儀器的領先水平，由于以非接觸方式測速，操作簡單易行，具有閃光式測速的獨特優越性。

因此本儀器特另0適用于微電機、紡織錠子和小型電動工具的測速，同時它也可廣泛應用于機電、紡織、輕工等行業和計量，院校、科研等部門。

一、主要技術參數

1.測速范圍：

A型：檔200—3000轉/分

檔3000—20000轉/分

B型：檔200—3000轉/分

檔3000—35000轉/分

每檔連續可調，兩檔之間互有復蓋。

2．測速精度：±(1×10-4×讀數+1)轉/分

3.顯示：五位LED數碼管顯示。

4.電源：220伏±10％最大功耗小于20瓦

5．尺寸：220x 94×74毫米

6.重量：0 63公斤/

二、操作步驟：

1.測速

(1)在被測物近中心部分作上標記或認定已有的特征標記(宜作非對稱的標記)。

(2)把電源插頭插入插座，按下尾部的電源開關，按通電源，數碼管顯示屏即顯示該檔的閃光速值。

(3)若待測物體轉速值的大致范圍未知時，先將按鍵開關置于“”檔。

細調旋紐(帶動十圈電位器)。先順時針轉到頭，把閃光對準標記，一邊把細調旋鈕逆時針微凋整，一邊觀察標記，當?shù)谝淮纬霈F(xiàn)穩定的單象時，數碼管顯示的讀數就是被測物的每分鐘轉數。若“”檔不出現單定象時，用類似上述的方法。在“”檔內尋找。

(4)若被測物轉速的范圍已知，則將按鍵開關置于包含此速值的某檔，用細調旋鈕使閃光從高速向低速變化，第一次出現穩定的單象時，從數碼管顯示屏上讀出被測物的每分鐘轉速。

2.動態觀測

方法同l。在出現第一個單象時，調節細調旋鈕，讓閃光頻率與轉速略有差異。這樣，單象就不是靜止而是以慢速轉動，象的旋轉方向和速度受微調旋鈕控制，視需要而定。

3.旋轉方向判別

方法同1。在出現第一個單象時，調節細調旋鈕讓閃光頻率略低于轉速，這時單象就不是靜止不動而是慢速旋轉。象的旋轉方向就是轉動物體的旋轉方向。

三、速度測量法則

閃光測速儀實際提供了一個頻率可調，持續時間極短的脈沖光源。假如電風扇以每分鐘1300轉的速度旋轉，閃光頻率也是每分鐘1300次，由于兩者速度相等(同步)。顯然每次閃光時，電扇葉片必將位于上次閃光時所在的位置上。因此，借助于人的視覺暫留，電扇的葉片似乎根本不動。這就是說，當儀器的閃光頻率與被測物的轉動頻率相等時，轉動物體看起來好象靜止一樣，呈現一個靜止的圖象。這時，閃光頻率就是物體的轉速，這就是閃光測速原理。

假定風扇的轉速仍舊是每分鐘1300轉，而閃光的速度變?yōu)槊糠昼?301次，由于閃光速度比電扇轉速快，所以每次閃光時，電扇的葉片還沒有到達上次閃光照射時所在的位置而略有滯后。這種現象在視覺上會覺得電扇在緩慢地向后轉動。反之，當閃光速度是每分鐘1299次時，人眼就會覺得電扇在緩慢地向前轉動。這就是說，當儀器的閃光頻率與被測物的轉動頻率略有不同時，就會出現比實際速度慢得多的頻閃圖象，而且它恰恰是高速運動的真實翻版。利用這個現象就可以對高速運動進行仔細觀察和測量。

四、注意事項

因為儀器內部有幾百伏的直流高壓和近萬伏的脈沖電壓存在，而且高壓電源是未經變壓器隔離，直接由220伏電網電壓整流而來。因此不要隨意打開儀器進行檢查和修理，以免觸電和損壞儀器，必要時，最好送交生產廠修檢，或者在廠方指導下進行檢修。
