合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 耐低溫有機(jī)硅膠水配方優(yōu)化后不會改變膠液表面張力，可快速脫泡
> 尿液中出現(xiàn)大量泡沫是不是得腎病？
> 篩選常用、經(jīng)濟(jì)且可抑制低階煤煤塵的表面活性劑（一）
> LB 膜分析儀——?簡單Langmuir-Schaefer法制備蛋白質(zhì)納米孔膜
> 水面上單分子層膜通過磷脂光控開關(guān)實(shí)現(xiàn)可逆光學(xué)控制——摘要、介紹
> 便攜式表面張力儀和氣泡壓力法表面張力計介紹
> 水與瓦斯煤之間的表面張力計算方法及動態(tài)潤濕機(jī)理研究（一）
> 氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試（二）
> 全氟庚烷端基聚丙烯酸（FPAA）合成方法及水溶液表面張力測定
> 釹鐵硼鎳銅鎳鍍層表面張力的提高
推薦新聞Info
-
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機(jī)理與應(yīng)用效果（三）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機(jī)理與應(yīng)用效果（二）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機(jī)理與應(yīng)用效果（一）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（三）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（二）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（一）
> Layzer模型與Zufiria模型研究界面張力對Rayleigh-Taylor氣泡不穩(wěn)定性的影響
> 深過冷Ni-15%Sn合金熔體表面張力的實(shí)驗(yàn)研究與應(yīng)用前景
> ?表面張力在微孔曝氣法制備微氣泡中的核心作用——基于實(shí)驗(yàn)研究的深度解析
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對L-薄荷醇的緩釋作用（三）
基于孔溶液表面張力和黏度測試揭示增稠劑對流變參數(shù)和氣泡結(jié)構(gòu)的影響機(jī)制（二）
來源：材料導(dǎo)報 瀏覽 165 次 發(fā)布時間:2025-10-09
2結(jié)果與討論
2.1增稠劑溶液的黏度和表面張力變化

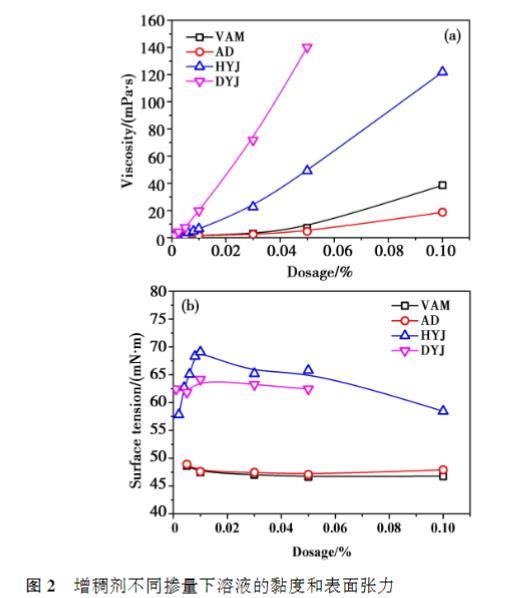

相同摻量下，DYJ的黏度最高，其次是HYJ,VAM和AD黏度在低摻量下接近，摻量達(dá)到0.10%之后，VAM黏度高于AD;VAM和AD的黏度隨著摻量的提高緩慢增大，而HYJ和DYJ溶液的黏度隨摻量的提高迅速提高，尤其是DYJ的增長幅度更為顯著?？傮w來看，增稠劑分子量越大，相同摻量時溶液的黏度越高。從表面張力的結(jié)果來看，相同摻量下，HYJ溶液的表面張力最高，其次是DYJ,VAM和AD的表面張力顯著低于其他兩種增稠劑，且AD略微高于VAM.
根據(jù)數(shù)據(jù)，對不同增稠劑溶液黏度隨摻量的變化進(jìn)行擬合，獲得黏度與摻量的關(guān)系。最終確定了四種增稠劑溶液達(dá)到預(yù)期黏度（約1.5mPa·s和6mPa·s）的摻量，如表4所示。

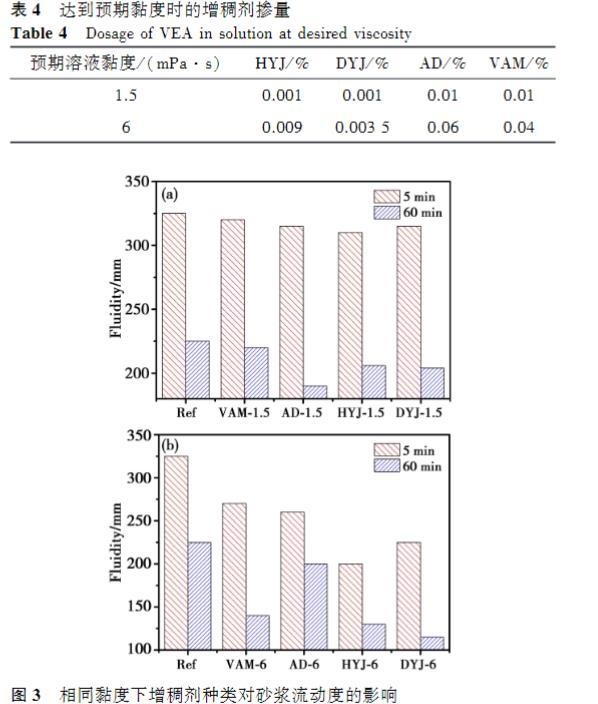

表4達(dá)到預(yù)期黏度時的增稠劑摻量
2.2增稠劑對砂漿流變性能的影響
增稠劑溶液的黏度越高，砂漿的流動度越低。在較低黏度下，四種增稠劑對砂漿初始流動度的影響接近，60min時，AD的經(jīng)時流動度最低，VAM流動度相對于基準(zhǔn)砂漿略微下降；然而當(dāng)溶液黏度提高至6mPa·s時，摻入HYJ和DYJ的砂漿流動度顯著低于AD和VAM,60min后的損失也更大，AD的經(jīng)時流動度略低于基準(zhǔn)砂漿。

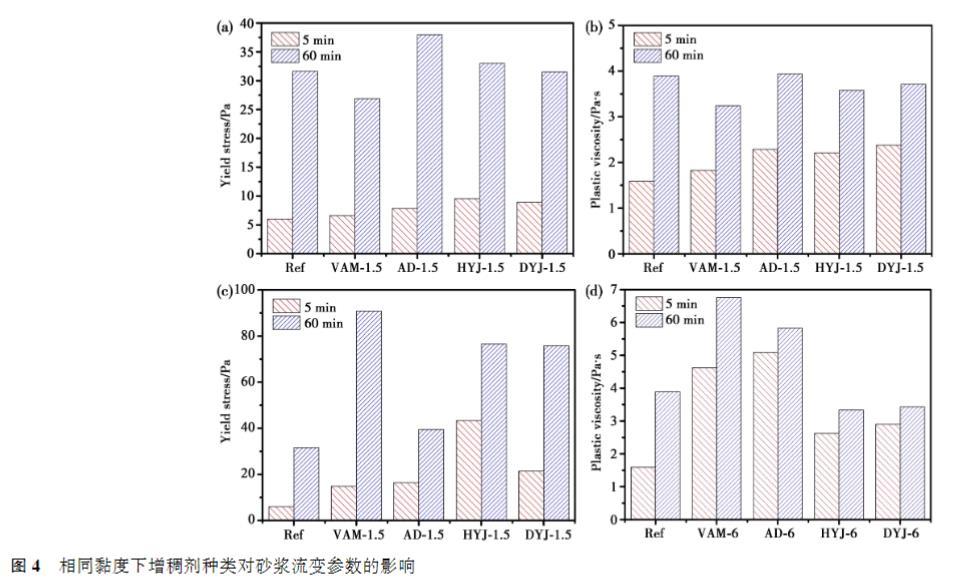

采用改進(jìn)的Bingham模型對砂漿的流變曲線進(jìn)行擬合，獲取屈服應(yīng)力和塑性黏度。當(dāng)溶液黏度為1.5mPa·s時，砂漿的初始屈服應(yīng)力和塑性黏度相對于基準(zhǔn)砂漿略微增大，60min后的流變參數(shù)出現(xiàn)不同發(fā)展趨勢；當(dāng)溶液黏度為6mPa·s時，砂漿的屈服應(yīng)力均高于基準(zhǔn)砂漿；VAM和AD砂漿的初始屈服應(yīng)力高于基準(zhǔn)砂漿147%和172%,塑性黏度高出基準(zhǔn)砂漿的191%和220%;HYJ和DYJ砂漿的初始屈服應(yīng)力高于基準(zhǔn)砂漿619%和254%,初始塑性黏度高出基準(zhǔn)砂漿的64%和82%.
2.3增稠劑對砂漿氣泡結(jié)構(gòu)的影響

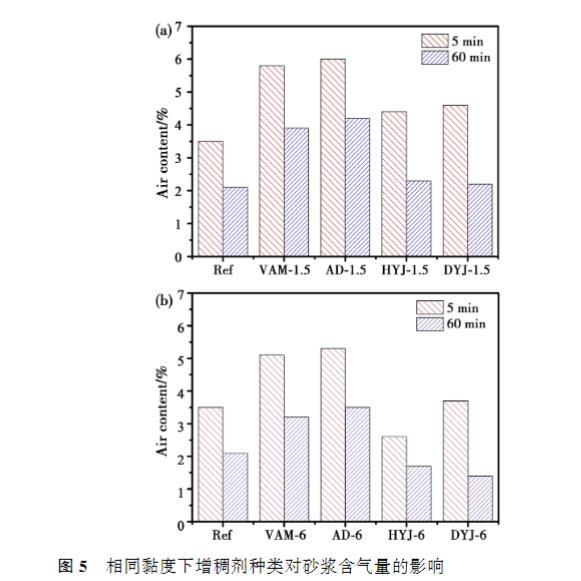

當(dāng)溶液黏度為1.5mPa·s時，VAM和AD的摻入使砂漿初始含氣量相對于基準(zhǔn)砂漿增大66%和71%,而HYJ和DYJ僅使初始含氣量提高26%和31%;當(dāng)溶液黏度為6mPa·s時，VAM和AD的摻入使砂漿初始含氣量相對于基準(zhǔn)砂漿增大46%和51%,而DYJ僅使初始含氣量提高6%,HYJ則降低含氣量26%.

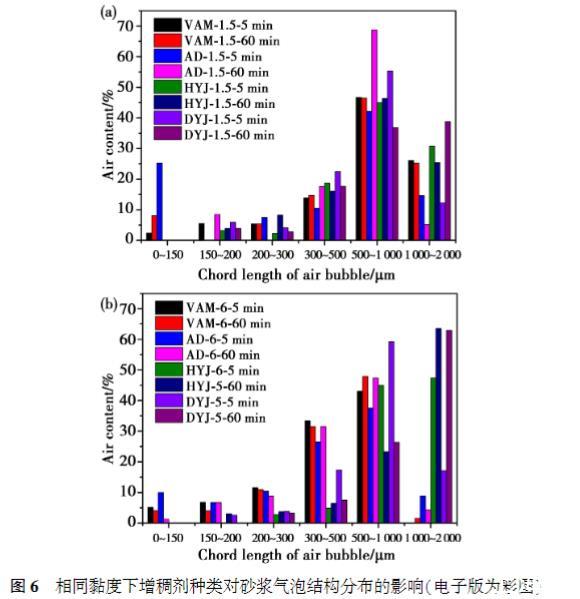

氣泡結(jié)構(gòu)測試表明，砂漿黏度越高，氣泡結(jié)構(gòu)集中于較大尺寸范圍內(nèi)。隨著時間推移，高黏度體系下，500——1000μm的氣泡含量顯著下降，而1000——2000μm的氣泡含量則顯著提高；低黏度體系下，300——500μm的氣泡含量有所增大。
2.4增稠劑對孔溶液性質(zhì)的影響

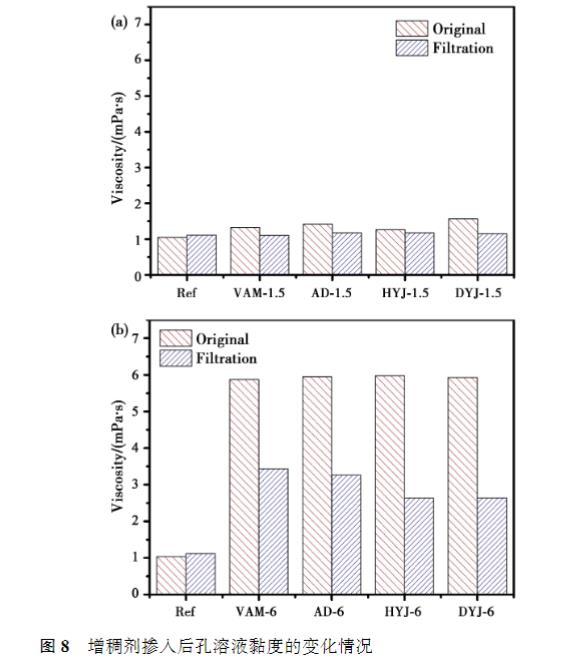

HYJ和DYJ溶液的表面張力與純水相近，VAM和AD溶液的表面張力則顯著低于純水。當(dāng)增稠劑加入砂漿中后，抽濾得到的孔溶液性質(zhì)發(fā)生改變：對于VAM和AD,孔溶液的表面張力相對原溶液略微增大1.50%——4.44%,黏度下降了16.21%——45.12%;對于HYJ和DYJ,孔溶液的表面張力相對原溶液下降幅度達(dá)到16.97%——23.57%,黏度僅下降6.82%——55.94%.復(fù)雜離子環(huán)境使孔溶液黏度有所下降，增稠劑摻量越高，黏度下降程度越大。
2.5砂漿流變性能與氣泡結(jié)構(gòu)的相關(guān)性分析

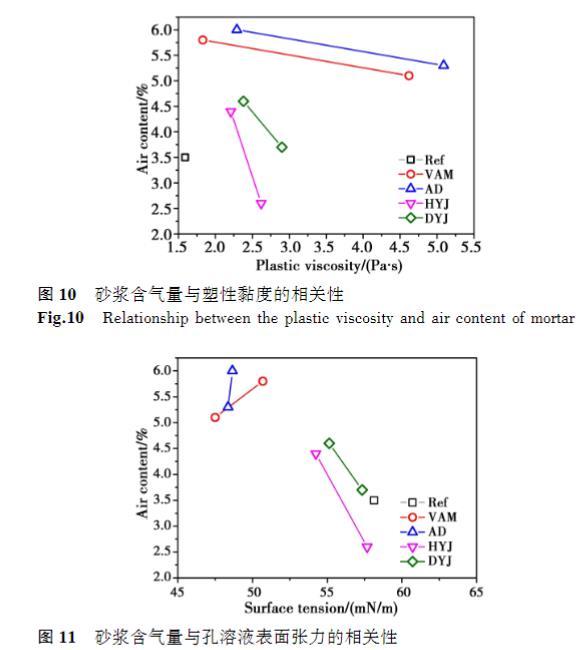

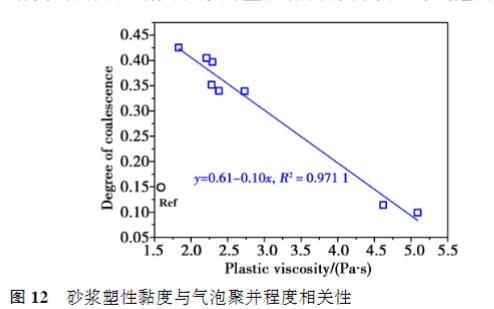

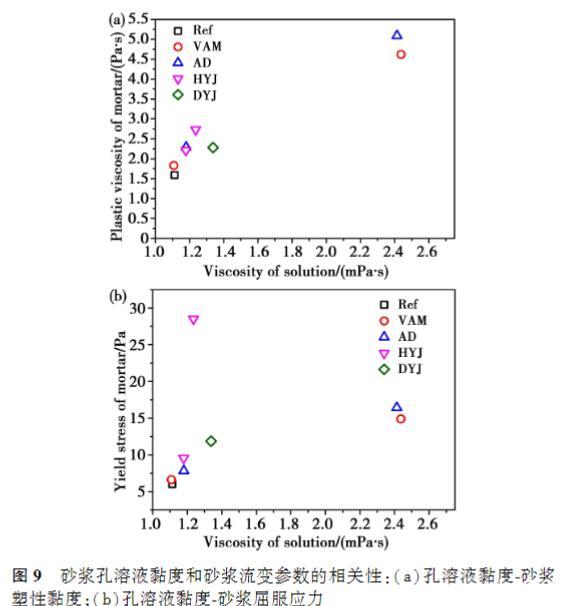

孔溶液黏度與砂漿塑性黏度呈正相關(guān)性（線性擬合R2=0.9401）；含氣量同時受孔溶液黏度和表面張力影響。當(dāng)砂漿塑性黏度接近時，表面張力較高的增稠劑使含氣量更高；同一增稠劑摻量越大，塑性黏度越高，含氣量降低，但表面張力較低的增稠劑使含氣量變化幅度較小。氣泡聚并程度與砂漿塑性黏度整體呈線性負(fù)相關(guān)，表明增稠劑有助于阻礙氣泡聚并。
3結(jié)論
（1）增稠劑的加入顯著降低砂漿的流動度，提高砂漿的屈服應(yīng)力和塑性黏度。
（2）原始溶液黏度相同的情況下，合成纖維素醚類增稠劑的表面張力較小，溶液受水泥礦相溶解產(chǎn)生的復(fù)雜離子環(huán)境影響較小，導(dǎo)致更小的砂漿孔溶液表面張力和黏度變化。
（3）各種增稠劑溶液的黏度與砂漿塑性黏度均呈正相關(guān)性；砂漿的含氣量同時受到孔溶液黏度和表面張力的影響，當(dāng)砂漿塑性黏度接近時，具有較高表面張力的增稠劑使砂漿表現(xiàn)出更高的含氣量；采用同一增稠劑調(diào)節(jié)砂漿流變參數(shù)時，增稠劑摻量越大，砂漿塑性黏度越高，含氣量有所下降，但孔溶液表面張力較低的增稠劑使含氣量變化幅度較低。
（4）氣泡的聚并程度與砂漿塑性黏度整體呈線性負(fù)相關(guān)，采用增稠劑改變孔溶液的黏度有利于阻礙氣泡的聚并。
