合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> CO2氣體保護(hù)焊表面張力過(guò)渡的控制策略、發(fā)展及應(yīng)用
> 正己醇聚氧乙烯醚硫酸鈉、正己醇聚氧丙烯醚硫酸鈉水溶液平衡表面張力、動(dòng)態(tài)表面張力測(cè)定（一）
> 復(fù)合驅(qū)中聚合物與陰離子表面活性劑的協(xié)同作用研究
> 液滴爆炸現(xiàn)象：酒精蒸發(fā)引起的馬蘭戈尼流動(dòng)現(xiàn)象影響參數(shù)（三）
> 球擬假絲酵母菌合成槐糖脂類表面活性劑、降解含油廢水的表面張力（三）
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對(duì)L-薄荷醇的緩釋作用（二）
> 泡沫洗手液的泡沫是如何產(chǎn)生的？泡泡的產(chǎn)生離不開表面活性劑
> 石莼、菠菜類囊體膜LB膜的制備及在納米ZnO上的組裝和光電性質(zhì)
> 低表面張力、減縮型聚羧酸減水劑制備步驟
> 央視CCTV13：普通石化類洗潔劑含有毒害物質(zhì)對(duì)身體危害極大
推薦新聞Info
-
> 基于粒徑、速度、表面張力、黏度測(cè)定揭示塵粒?霧滴碰撞行為規(guī)律（三）
> 基于粒徑、速度、表面張力、黏度測(cè)定揭示塵粒?霧滴碰撞行為規(guī)律（二）
> 基于粒徑、速度、表面張力、黏度測(cè)定揭示塵粒?霧滴碰撞行為規(guī)律（一）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機(jī)理與應(yīng)用效果（三）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機(jī)理與應(yīng)用效果（二）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機(jī)理與應(yīng)用效果（一）
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響（三）
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響（二）
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響（一）
> Layzer模型與Zufiria模型研究界面張力對(duì)Rayleigh-Taylor氣泡不穩(wěn)定性的影響
長(zhǎng)鏈酰胺甜菜堿與芥酸鈉復(fù)配表觀黏度與降低界（表）面張力等性能評(píng)價(jià)
來(lái)源：精細(xì)石油化工 瀏覽 1574 次 發(fā)布時(shí)間:2023-09-25
本文所述的適合W斷塊的驅(qū)油用兩性／陰離子復(fù)配黏彈性體系既在一定程度上彌補(bǔ)了陰離子表面活性劑不耐鹽的缺陷，又減少了造價(jià)較高的兩性表面活性劑的用量；既能達(dá)到低界面張力而起到普通驅(qū)油用表面活性劑的作用，又可以起到驅(qū)油用低分子聚合物的流度控制作用，從而有效提高低滲透油層的采收率，具有很大的實(shí)際價(jià)值與應(yīng)用潛力。
本文采用長(zhǎng)鏈酰胺甜菜堿（兩性表面活性劑）與芥酸鈉（陰離子表面活性劑）復(fù)配，依據(jù)Rubi-ngh規(guī)則溶液理論計(jì)算了其相互作用參數(shù)βm，結(jié)合ESEM表征的微觀形貌，對(duì)其表觀黏度與降低界（表）面張力的室內(nèi)性能做了評(píng)價(jià)。
表面張力測(cè)試
參照GB／T 11276—2007國(guó)家標(biāo)準(zhǔn)，用表面張力儀測(cè)試室溫下（25℃）不同質(zhì)量分?jǐn)?shù)VES J的表面張力。

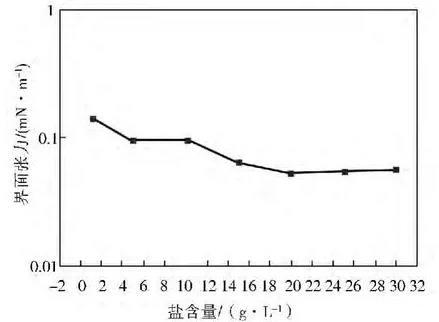

不同含鹽量對(duì)表面活性劑界面張力的影響
結(jié)論：
a.當(dāng)長(zhǎng)鏈酰胺基甜菜堿與芥酸鈉以3∶7比例復(fù)配時(shí)二者能產(chǎn)生較好的協(xié)同效應(yīng)，相互作用參數(shù)βm＜0，CMCm低至2.45×10-4mol／L。
b.黏濃曲線體現(xiàn)出VES J良好的增黏特性，且在質(zhì)量分?jǐn)?shù)為0.02%時(shí)可使與W斷塊原油間油水界面張力降至10-2數(shù)量級(jí)；一定質(zhì)量分?jǐn)?shù)的無(wú)機(jī)鹽對(duì)黏彈性表面活性劑VES J的黏度特性產(chǎn)生積極影響，且體系可在礦化度30g／L時(shí)達(dá)到10-2數(shù)量級(jí)的界面張力，體現(xiàn)了復(fù)配體系良好的耐鹽特性；90℃較25℃黏度保留率達(dá)到74.6%，W地層溫度（65℃）有利于發(fā)揮體系降低油水界面張力能力。
c.通過(guò)ESEM觀測(cè)到無(wú)機(jī)鹽可使VES J的網(wǎng)絡(luò)結(jié)構(gòu)的物理交聯(lián)點(diǎn)增多，結(jié)構(gòu)較無(wú)鹽時(shí)致密，網(wǎng)絡(luò)結(jié)構(gòu)明顯，進(jìn)而體現(xiàn)出黏性特征。
d.在65℃條件下老化120d后黏度保留率在70%以上，界面張力90d后仍能達(dá)到10-1數(shù)量級(jí)。顯示出較好的老化特性，有很強(qiáng)的實(shí)際意義。
