合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> CO2氣體保護焊表面張力過渡的控制策略、發(fā)展及應(yīng)用
> 正己醇聚氧乙烯醚硫酸鈉、正己醇聚氧丙烯醚硫酸鈉水溶液平衡表面張力、動態(tài)表面張力測定（一）
> 復(fù)合驅(qū)中聚合物與陰離子表面活性劑的協(xié)同作用研究
> 液滴爆炸現(xiàn)象：酒精蒸發(fā)引起的馬蘭戈尼流動現(xiàn)象影響參數(shù)（三）
> 球擬假絲酵母菌合成槐糖脂類表面活性劑、降解含油廢水的表面張力（三）
> 十二胺功能化石墨烯量子點的制備、表面張力及對L-薄荷醇的緩釋作用（二）
> 泡沫洗手液的泡沫是如何產(chǎn)生的？泡泡的產(chǎn)生離不開表面活性劑
> 石莼、菠菜類囊體膜LB膜的制備及在納米ZnO上的組裝和光電性質(zhì)
> 低表面張力、減縮型聚羧酸減水劑制備步驟
> 央視CCTV13：普通石化類洗潔劑含有毒害物質(zhì)對身體危害極大
推薦新聞Info
-
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規(guī)律（三）
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規(guī)律（二）
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規(guī)律（一）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機理與應(yīng)用效果（三）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機理與應(yīng)用效果（二）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機理與應(yīng)用效果（一）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（三）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（二）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（一）
> Layzer模型與Zufiria模型研究界面張力對Rayleigh-Taylor氣泡不穩(wěn)定性的影響
基于最大氣泡壓力法測量液態(tài)鋰的密度和表面張力
來源：NCEPU ART Lab 瀏覽 1298 次 發(fā)布時間:2024-03-18
華北電力大學(xué)先進堆關(guān)鍵技術(shù)研究室(NCEPU ART Lab)成員賀彥，在核科學(xué)與工程發(fā)表題為"基于最大氣泡壓力法的液態(tài)堿金屬密度和表面張力測量"的文章。該文章給出了液態(tài)鋰密度和表面張力與溫度的經(jīng)驗關(guān)系式，并給出相應(yīng)實驗建議，對高溫液態(tài)堿金屬的密度及表面張力開展高精度測量提供參考。
本文以金屬鋰為被測介質(zhì)，基于最大氣泡壓力法對液態(tài)堿金屬的密度和表面張力進行了實驗研究。研制了一種可同時測量高溫下液態(tài)堿金屬密度及表面張力的測量裝置。利用該裝置測量了200～650℃溫度范圍內(nèi)液態(tài)鋰的密度和表面張力，通過實驗結(jié)果與文獻參考值進行對比來驗證方法的有效性。同時分析了鼓泡速度、毛細管內(nèi)徑對測量結(jié)果的影響。
實驗裝置
下圖為本文設(shè)計的測量裝置原理示意圖與實物圖，該裝置主要由4個系統(tǒng)組成：氣路系統(tǒng)、毛細管升降系統(tǒng)、加熱恒溫系統(tǒng)以及數(shù)據(jù)采集系統(tǒng)。

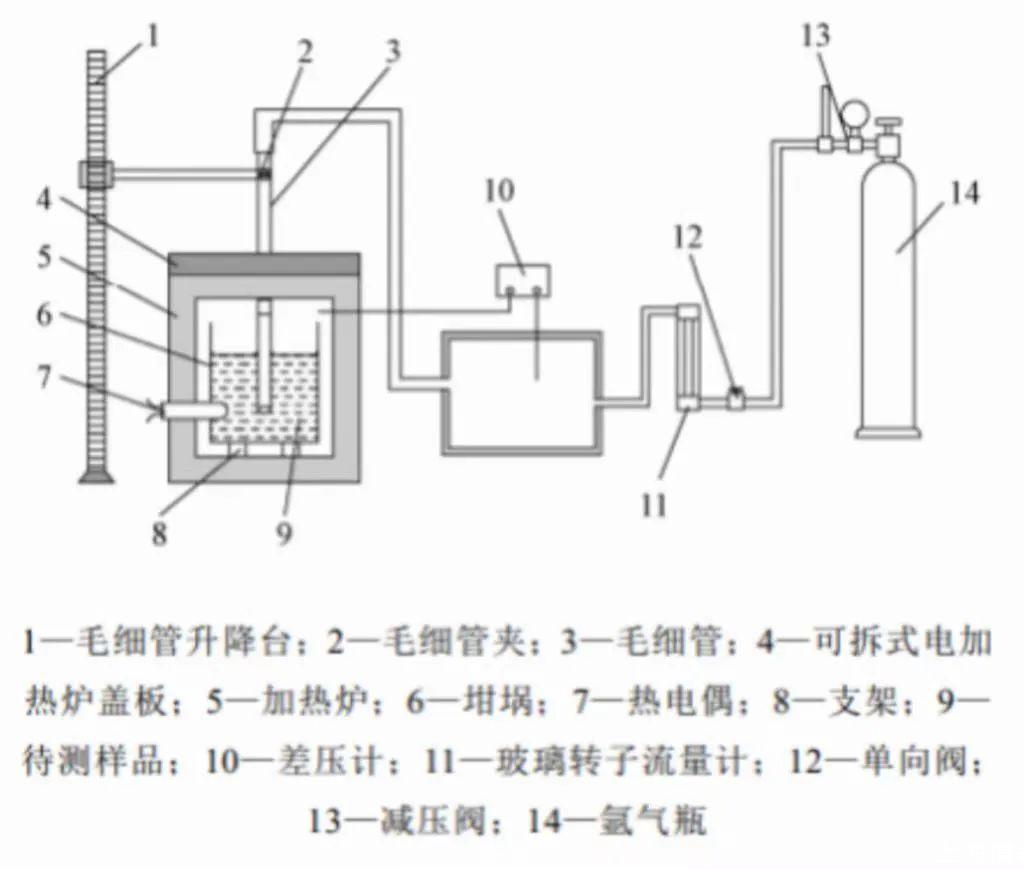

圖1原理示意圖

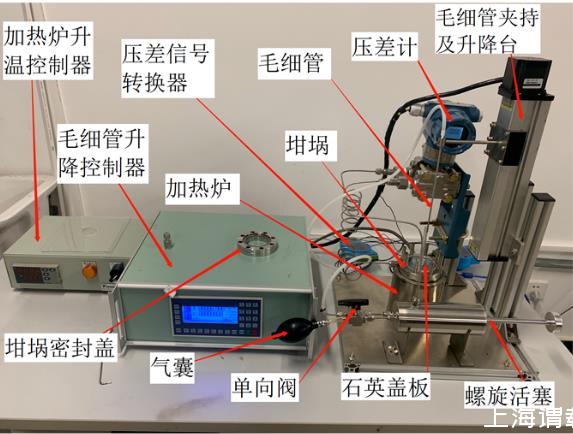

圖2裝置實物圖
實驗流程
被測材料為鋰粒，純度為99.974%，總金屬雜質(zhì)為260×10-6。鼓泡所用氣體為高純氬氣，純度≥99.999%，符合GB/T 4842—2017標(biāo)準(zhǔn)。為避免高溫環(huán)境下雜質(zhì)對實驗結(jié)果的影響，將實驗臺架放置在充氬氣環(huán)境的手套箱內(nèi)，箱內(nèi)壓力為+200～400Pa，氧含量小于0.5×10-6，水含量小于0.2×10-6。實驗基本流程如圖3所示。

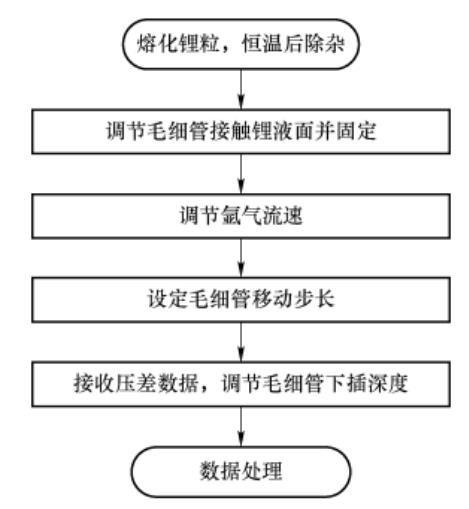

圖3實驗基本流程圖
需要注意的是，由于液態(tài)鋰高溫下化學(xué)性質(zhì)活潑，即便在手套箱氬氣環(huán)境下，它也可能與盛裝容器材料發(fā)生反應(yīng)生成雜質(zhì)，因此在實驗中應(yīng)及時去除漂浮在坩堝表面的雜質(zhì)。圖4為實驗中在毛細管內(nèi)通入氬氣后液態(tài)鋰的鼓泡圖。

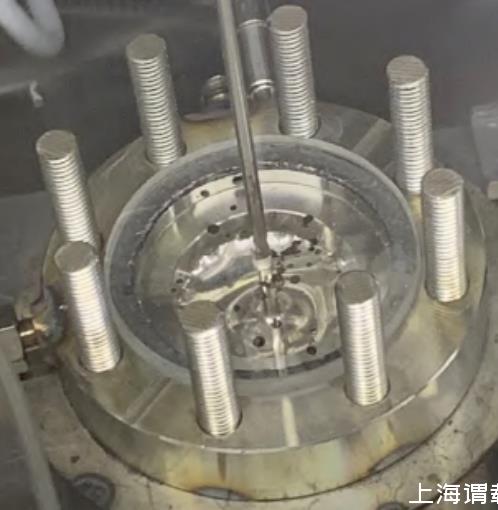

圖4液態(tài)鋰的鼓泡圖
結(jié)果分析

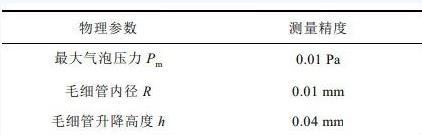

實驗結(jié)果的準(zhǔn)確性由最終計算使用的物理參數(shù)所涉及的誤差控制，各參數(shù)的測量精度如表1所示。
表1各參數(shù)測量精度
在測量過程中，假設(shè)毛細管升降高度誤差為0.1mm，最大壓力測量誤差為1Pa，在最終計算結(jié)果中，密度和表面張力誤差均為1%。分別使用5種不同內(nèi)徑的毛細管（2.08mm，2.30 mm，2.46 mm，2.56 mm，2.72 mm）進行了多組實驗，得到不同管徑下溫度為200～650℃范圍內(nèi)的壓差數(shù)據(jù)，溫度間隔為25℃。
圖5不同管徑密度實驗值

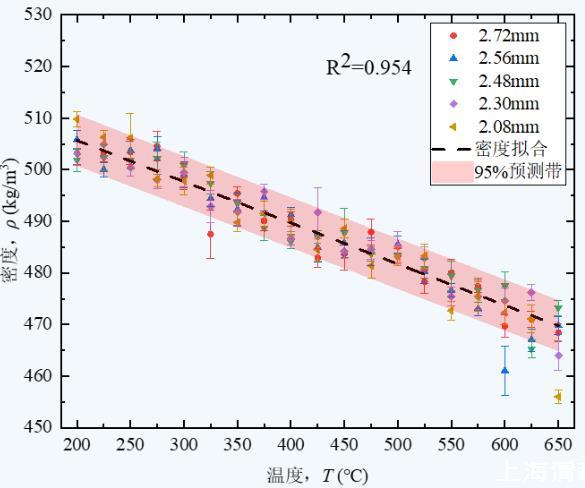

上圖5給出了溫度T在200～650℃范圍內(nèi)，使用不同管徑毛細管測量的液態(tài)鋰密度實驗值及其擬合曲線。可知，擬合結(jié)果具有良好線性度。各個溫度點的密度實驗結(jié)果偏差小于±5 kg/m3，相對誤差為±1%，且實驗結(jié)果均在線性擬合95%預(yù)測帶中，其中預(yù)測帶表示對多次實驗結(jié)果分析，充分考慮實驗偶然誤差，單次實驗結(jié)果在預(yù)測帶之間，說明實驗結(jié)果具有較好可信度。
圖6不同管徑表面張力實驗值

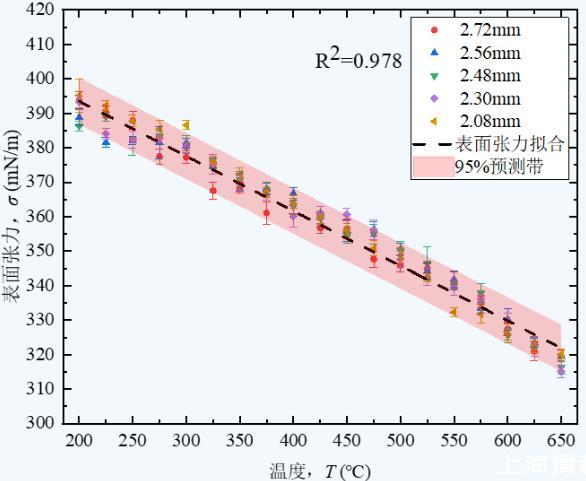

上圖6給出了溫度T在200～650℃范圍內(nèi)，使用不同管徑毛細管測量的液態(tài)鋰表面實驗值及其擬合曲線?？芍?，擬合結(jié)果具有良好線性度。各個溫度點的密度實驗結(jié)果偏差小于±5 mN/m，相對誤差為±1.4%，且實驗結(jié)果均在線性擬合95%預(yù)測帶中，說明實驗結(jié)果具有較好可信度。
表2不同管徑下的液態(tài)鋰表面張力實驗偏差

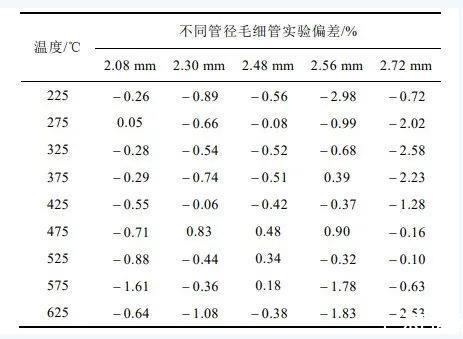

不同管徑毛細管在不同溫度下實驗結(jié)果偏差如上表2所示?？芍?，2.72 mm內(nèi)徑毛細管與基準(zhǔn)值偏差最大，且在不同溫度的實驗偏差波動也是最大，從表中結(jié)果可以得出，隨著毛細管內(nèi)徑增大，實驗結(jié)果偏差和偏差波動隨之增大。而2.08mm、2.30mm、2.48mm三個管徑的偏差相差不大，且從低溫到高溫偏差范圍波動較小。因此，在均勻鼓泡下，實驗使用的毛細管管徑應(yīng)控制在2.0～2.5mm。
總結(jié)
本文以金屬鋰為被測介質(zhì)，研究了一種基于最大氣泡壓力法的堿金屬密度和表面張力測量技術(shù)。利用研制的實驗裝置，在200～650℃溫度范圍內(nèi)，分別使用5種不同管徑的毛細管進行了多次測量，并與公認的文獻參考值做了對比分析，結(jié)果表明：
（1）密度實驗結(jié)果平均偏差為0.47%，表面張力結(jié)果平均偏差為0.93%，且兩者的擬合結(jié)果均具有良好線性度。
（2）鼓泡速度和毛細管內(nèi)徑對表面張力測量有較明顯的影響。鼓泡速度過快會使表面張力測量值變??；而當(dāng)毛細管內(nèi)徑小于2.5 mm時測量結(jié)果趨于穩(wěn)定且波動較小。
（3）鼓泡速度和毛細管內(nèi)徑對鋰密度測量影響不明顯。
