合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 彈簧秤測(cè)量水的表面張力系數(shù)實(shí)驗(yàn)裝置改進(jìn)措施及效果
> 超微量天平應(yīng)用于高阻燃輻照交聯(lián)低煙無(wú)鹵聚烯烴制備
> 表面張力對(duì)龍泉青瓷梅子青釉熔體表面形狀、燒成制品外觀質(zhì)量的影響（二）
> 氨基改性硅油柔軟劑的表面張力、透水率、分層測(cè)試（三）
> 振蕩頻率、濃度、油相、界面張力對(duì)陰離子表面活性劑HABS和PS界面模量的影響（一）
> 雙季銨基鄰苯二甲酸酯基表面活性劑SHZ16和SHZ14表面張力等性能對(duì)比（二）
> pH對(duì)馬來(lái)松香MPA與納米Al2O3顆粒形成的Pickering乳液類(lèi)型、表/界面張力影響（三）
> 涂層表面張力是什么意思？涂層表面張力大好還是小好
> 旋轉(zhuǎn)液滴法測(cè)量和計(jì)算界面張力的方法
> 雙子型起泡劑ULT-1的分子結(jié)構(gòu)式、表面張力、抗溫/抗鹽性能及煤樣潤(rùn)濕性變化——實(shí)驗(yàn)
推薦新聞Info
-
> 基于粒徑、速度、表面張力、黏度測(cè)定揭示塵粒?霧滴碰撞行為規(guī)律（三）
> 基于粒徑、速度、表面張力、黏度測(cè)定揭示塵粒?霧滴碰撞行為規(guī)律（二）
> 基于粒徑、速度、表面張力、黏度測(cè)定揭示塵粒?霧滴碰撞行為規(guī)律（一）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機(jī)理與應(yīng)用效果（三）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機(jī)理與應(yīng)用效果（二）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機(jī)理與應(yīng)用效果（一）
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響（三）
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響（二）
> 鈉鉀離子濃度對(duì)礦井水和純水表面張力、噴霧霧化特性的影響（一）
> Layzer模型與Zufiria模型研究界面張力對(duì)Rayleigh-Taylor氣泡不穩(wěn)定性的影響

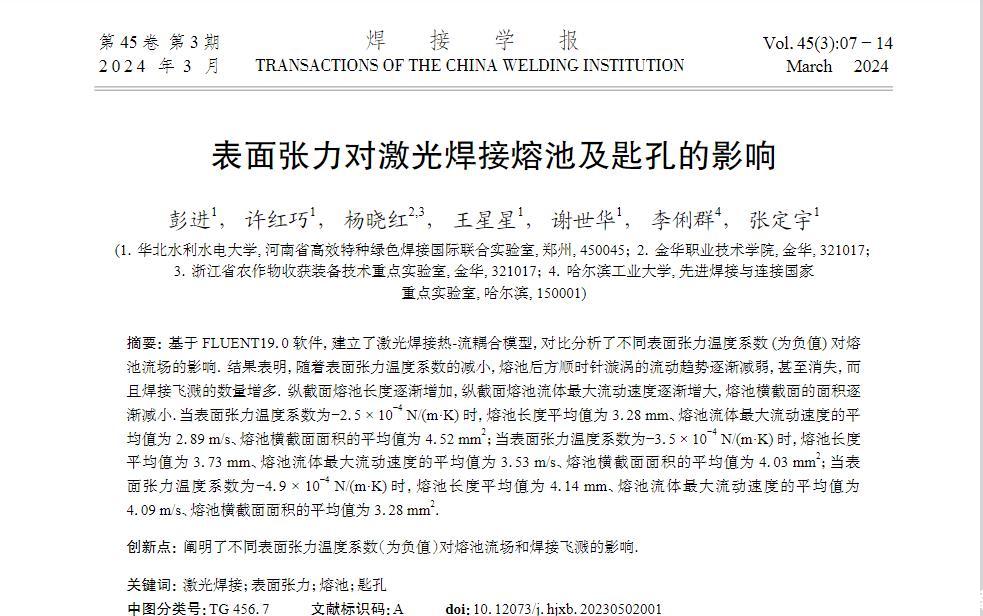

不同表面張力溫度系數(shù)對(duì)激光焊接熔池流場(chǎng)的影響
來(lái)源：焊接學(xué)報(bào) 瀏覽 943 次 發(fā)布時(shí)間:2024-08-07
基于FLUENT19.0軟件，建立了激光焊接熱-流耦合模型，對(duì)比分析了不同表面張力溫度系數(shù)(為負(fù)值)對(duì)熔池流場(chǎng)的影響。
結(jié)果表明，隨著表面張力溫度系數(shù)的減小，熔池后方順時(shí)針?shù)鰷u的流動(dòng)趨勢(shì)逐漸減弱，甚至消失，而且焊接飛濺的數(shù)量增多.縱截面熔池長(zhǎng)度逐漸增加，縱截面熔池流體最大流動(dòng)速度逐漸增大，熔池橫截面的面積逐漸減小。當(dāng)表面張力溫度系數(shù)為-2.5×10-4N/(m·K)時(shí)，熔池長(zhǎng)度平均值為3.28 mm、熔池流體最大流動(dòng)速度的平均值為2.89 m/s、熔池橫截面面積的平均值為4.52 mm2;當(dāng)表面張力溫度系數(shù)為-3.5×10-4N/(m·K)時(shí)，熔池長(zhǎng)度平均值為3.73 mm、熔池流體最大流動(dòng)速度的平均值為3.53 m/s、熔池橫截面面積的平均值為4.03 mm2;當(dāng)表面張力溫度系數(shù)為-4.9×10-4N/(m·K)時(shí)，熔池長(zhǎng)度平均值為4.14 mm、熔池流體最大流動(dòng)速度的平均值為4.09 m/s、熔池橫截面面積的平均值為3.28 mm2。
