新聞中心Info
合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 球擬假絲酵母菌合成槐糖脂類表面活性劑、降解含油廢水的表面張力（二）
> 不同干燥方式對蛋清蛋白功能特性、溶解度、接觸角、表面張力的影響（二）
> Kibron超微量天平在生物醫(yī)藥研究領域應用實例
> 超微量天平的核心作用及涉及的實驗
> 數(shù)碼印花活性墨水品控鑒定從哪些方面著手？
> 不同水油黏度比條件下乳化對3種稠油復合體系的影響（三）
> 磁化紫砂壺的磁化水表面張力系數(shù)VS普通水表面張力系數(shù)
> 甜菜堿表面活性劑TAC制備方法及表面張力測定（一）
> 界面張力儀評估氨基化氧化石墨烯-脂肪酸共吸附機制、應用潛力（四）
> 棕櫚酸二甘醇酰胺無堿條件下降低大慶原油/地層水界面張力——結果和討論、結論
推薦新聞Info
-
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規(guī)律（三）
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規(guī)律（二）
> 基于粒徑、速度、表面張力、黏度測定揭示塵粒?霧滴碰撞行為規(guī)律（一）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（三）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（二）
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調驅機理與應用效果（一）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（三）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（二）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（一）
> Layzer模型與Zufiria模型研究界面張力對Rayleigh-Taylor氣泡不穩(wěn)定性的影響
無機粒子對TPAE界面張力、發(fā)泡、抗收縮行為的影響（二）
來源：《北京化工大學學報（自然科學版）》 瀏覽 1064 次 發(fā)布時間:2024-11-14
1、實驗部分
1.1實驗原料和儀器
1.1.1實驗原料
TPAE（型號4510，ρ=1.07 g/cm3，硬度49 D，硬段含量50%），旭陽集團；Talc（10μm），北京利國偉業(yè)超細粉體有限公司；CaCO3（型號NC-60A），泉州市旭豐粉體原料有限公司；CaSiO3（比表面積140 m2/g，孔徑20~40 nm），山西玉竹科技鈣業(yè)股份有限公司；WI（經硅烷偶聯(lián)劑KH-560表面處理），湖北馮家山硅纖有限公司；CO2（純度99.999%），北京順安奇特氣體有限公司。

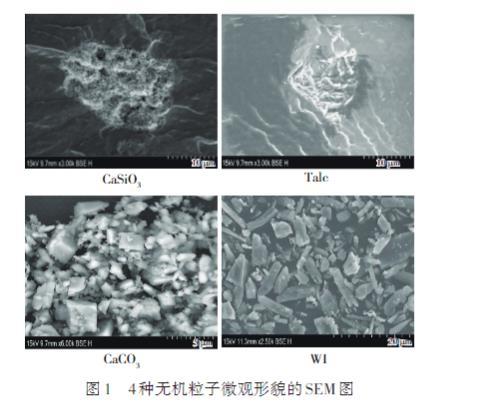

4種無機粒子的表觀形貌如圖1所示，可以看出，CaSiO3顆粒為多孔蜂窩狀結構，Talc顆粒形狀為偏平形，CaCO3顆粒形狀不規(guī)則，WI多為針狀形顆粒。
1.1.2實驗儀器
Haake轉矩流變儀；掃描電子顯微鏡（SEM）；真空干燥箱；界面張力儀；真密度儀；光學法接觸角儀；模壓機；間歇發(fā)泡裝置（實驗室自制）。
1.2 TPAE/無機粒子復合物的制備
將TPAE粒料和4種無機粒子在真空干燥箱中100℃干燥8 h，將干燥好的TPAE分別與4種無機粒子按照質量比98/2的比例依次加入轉矩流變儀中進行混合，溫度為225℃，轉速為60 r/min，時間為10 min。其中，TPAE與Talc、CaCO3、CaSiO3、WI的復合物分別用TPAE-2Talc、TPAE-2CaCO3、TPAE-2CaSiO3、TPAE-2WI表示。將改性TPAE在表征和發(fā)泡前再次進行真空干燥，并通過模壓機制成10 mm×10 mm×3 mm的薄片。
1.3 TPAE泡沫的制備
采用間歇發(fā)泡工藝中的熔融發(fā)泡法制備TPAE/無機粒子泡沫。先用低壓CO2將高壓反應釜吹掃3次，以去除釜中的空氣和水分。將樣品放入溫度為230℃的反應釜中，并注入CO2氣體，在15 MPa下保壓15 min以保證樣品完全熔融和氣體飽和。隨后將發(fā)泡釜的溫度通過風冷形式降至發(fā)泡溫度，再保壓15 min以平衡CO2在樣品中的擴散與溶解，最后快速泄壓獲得發(fā)泡TPAE泡沫樣品。
1.4測試與表征
界面張力測試用模壓機將TPAE制成1 mm厚的薄片，再用紅外制樣機將4種無機粒子在大于10 t的壓力下制成1 mm厚的圓形薄片。利用光學法接觸角儀測試出TPAE、Talc、CaSiO3、CaCO3、WI分別與去離子水、二碘甲烷、乙二醇、丙三醇等多種測試溶液的接觸角值θ，每組樣品至少測量3次，測試結果取均值。

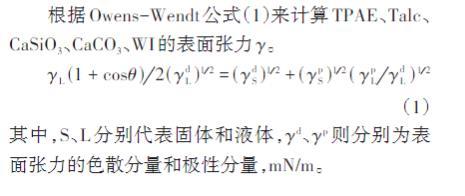

根據(jù)Owens-Wendt公式（1）來計算TPAE、Talc、CaSiO3、CaCO3、WI的表面張力γ。

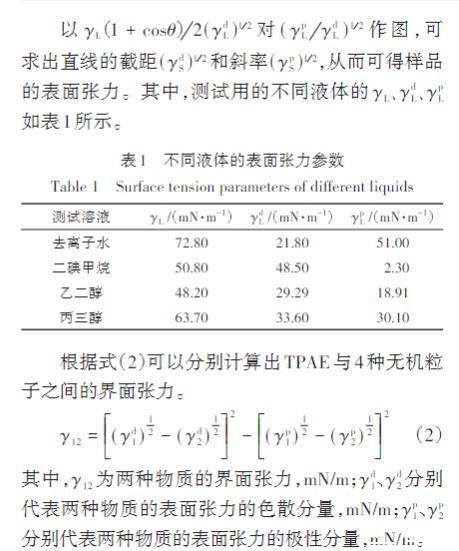

其中，S、L分別代表固體和液體，γd、γp則分別為表面張力的色散分量和極性分量，以γL（1+cosθ）2(γdL)1 2對(γpLγdL)1 2作圖，可求出直線的截距(γdS)1 2和斜率(γpS)1 2，從而可得樣品的表面張力。其中，測試用的不同液體的γL如表1所示。
根據(jù)式（2）可以分別計算出TPAE與4種無機粒子之間的界面張力。
其中，γ12為兩種物質的界面張力，mN/m；γd1、γd2分別代表兩種物質的表面張力的色散分量，mN/m；γp1、γp2分別代表兩種物質的表面張力的極性分量，mN/m。
發(fā)泡倍率測試發(fā)泡樣品的發(fā)泡倍率φ的計算公式如下。
其中，ρ0為未發(fā)泡試樣的密度，g/cm3；ρf為發(fā)泡樣品的密度，g/cm3，根據(jù)測試標準ASTM D792-00使用排水法測得。

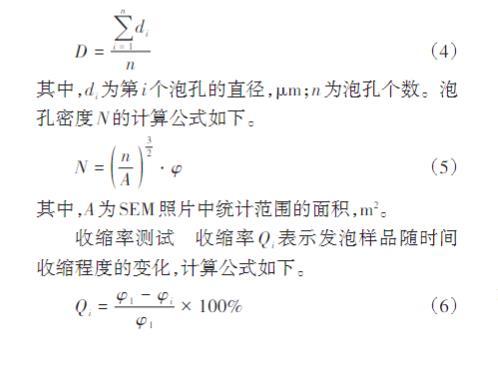

掃描電鏡分析將未發(fā)泡和發(fā)泡的樣品裁剪成細長條，用液氮進行脆斷并對斷面噴金處理，最后放入電子掃描顯微鏡室內，對脆斷面進行拍照，可得到未發(fā)泡樣品的表面形貌和發(fā)泡樣品脆斷面的泡孔形態(tài)。其中發(fā)泡樣品的泡孔直徑和密度需要軟件Image J來統(tǒng)計分析，泡孔直徑D計算公式如下。
其中，di為第i個泡孔的直徑，μm；n為泡孔個數(shù)。泡孔密度N的計算公式如下。
其中，A為SEM照片中統(tǒng)計范圍的面積，m2。收縮率測試收縮率Qi表示發(fā)泡樣品隨時間收縮程度的變化，計算公式如下。
其中，φ1為樣品的初始發(fā)泡倍率，φi為樣品隨時間變化的發(fā)泡倍率。
開孔率測試使用真密度儀對所有發(fā)泡樣品進行測試，測試前應先將設備校正，之后將所有發(fā)泡樣品用刀片縱向切開，并均勻地放入樣品池內，基于氣體膨脹置換法對泡沫的開孔率進行測定。
無機粒子對TPAE界面張力、發(fā)泡、抗收縮行為的影響（一）
無機粒子對TPAE界面張力、發(fā)泡、抗收縮行為的影響（二）
