久久婷婷五月综合色精品_午夜精品在线观看_国产在线日韩在线_四虎精品久久_欧美亚洲一区二区三区导航,短裙公车被强好爽h500,激情内射在线

  • <blockquote id="oeaso"><dfn id="oeaso"></dfn></blockquote>

      芬蘭Kibron專注表面張力儀測量技術(shù),快速精準(zhǔn)測量動靜態(tài)表面張力

      熱線:021-66110810,66110819,66110690,13564362870 Email: [email protected]

      合作客戶/


      拜耳公司

      同濟(jì)大學(xué)

      同濟(jì)大學(xué)


      聯(lián)合大學(xué)

      寶潔公司

      美國保潔

      強(qiáng)生=

      美國強(qiáng)生

      瑞士羅氏

      瑞士羅氏

      當(dāng)前位置首頁 > 新聞中心

      多孔陶瓷的造孔方法|發(fā)泡劑摻量對多孔陶瓷材料性能的影響

      來源:材料科學(xué)與工程學(xué)報 瀏覽 1013 次 發(fā)布時間:2024-12-18

      多孔陶瓷是一種三維網(wǎng)狀結(jié)構(gòu)的陶瓷材料。多孔陶瓷結(jié)合了陶瓷材料和泡沫結(jié)構(gòu)的特性,既具有低密度、輕質(zhì)量、高孔隙率和導(dǎo)熱系數(shù)小的特點(diǎn),又具有耐高溫、耐腐蝕、機(jī)械性能高的特點(diǎn)。多孔陶瓷與致密陶瓷相比,具有低密度、輕質(zhì)量、高孔隙率的特點(diǎn),因此,多孔陶瓷在流體過濾、吸附、提純等領(lǐng)域有廣泛的應(yīng)用;與有機(jī)泡沫材料相比,多孔陶瓷有耐高溫、耐腐蝕、較好的阻燃性和導(dǎo)熱系數(shù)較低的特點(diǎn),因此多孔陶瓷將逐漸取代有機(jī)泡沫類材料,在吸音、隔熱和保溫等工程應(yīng)用方面被大量采用。多孔陶瓷還可用作催化劑載體。由于多孔陶瓷具有高比表面積、高孔隙率、耐高溫、耐酸堿侵蝕、遇有機(jī)溶劑不發(fā)生反應(yīng)、不溶解、機(jī)械性能和硬度較高等眾多優(yōu)點(diǎn),因此利用多孔陶瓷作為催化載體可以保證催化反應(yīng)迅速、徹底,如汽車尾氣的無害化處理、有毒或污染性氣體和液體排放前的催化凈化等。此外,多孔陶瓷在生物材料方面的應(yīng)用也有著較好的前景。


      目前多孔陶瓷的造孔方法有很多,包括添加造孔劑法、直接發(fā)泡法、有機(jī)泡沫浸漬法、冷凍凝膠法、冷凍干燥法、溶膠-凝膠法等。其中直接發(fā)泡法就是指將表面活性劑加入陶瓷漿料中,通過機(jī)械攪拌向陶瓷漿料中引入氣泡,降低漿體的表面張力,形成在一定時間內(nèi)具有穩(wěn)定性的泡沫陶瓷漿料,在泡沫消散之前,通過固化成型、干燥制得多孔陶瓷坯體,然后將坯體進(jìn)行燒結(jié),就可以制得多孔陶瓷。表面活性劑是一種可以吸附在液體表面、或者堆積在兩相之間的界面上,通過改變界面的表面張力,使液體或漿體更容易起泡的物質(zhì),因?yàn)楸砻婊钚詣┤苡谝后w后能夠降低液體的表面張力,有較好的起泡性能,因此也稱為發(fā)泡劑。當(dāng)氣泡產(chǎn)生后,溶液中的表面活性劑分子能夠快速地吸附在氣液界面上,定向排列,降低表面張力,同時表面活性劑的疏水基團(tuán)在范德華力和疏水作用下相互吸引,使表面活性劑分子吸附在氣液界面之間,形成緊密堆積的分子層,有利于提高界面的穩(wěn)定性,因此表面活性劑分子的加入可以起到穩(wěn)定泡沫的作用。


      發(fā)泡劑摻量對多孔陶瓷材料性能的影響


      圖1為固含量60%、SDS摻量分別為0.02%、0.04%、0.06%、0.08%、0.1%下所制備的多孔陶瓷坯體,經(jīng)過1190℃、保溫2 h燒結(jié)后的樣品性能。從圖中可以看出,多孔陶瓷樣品的體積密度和抗壓強(qiáng)度隨發(fā)泡劑摻量的增加而減小。當(dāng)SDS的摻入量由0.02%提高至0.1%時,樣品的密度由890.53降至361.0 kg/m3,抗壓強(qiáng)度由1.7下降至0.2 MPa。當(dāng)SDS溶于水并經(jīng)過高速攪拌后,SDS分子可以吸附到氣液界面上降低表面張力并產(chǎn)生大量的氣泡,這些氣泡會緊密堆積在一起,氣泡之間有液膜將其隔開,將氣泡引入到陶瓷漿料中后,陶瓷原料分散在氣泡液膜間,形成骨架支撐,干燥后陶瓷原料液相消失,固化形成含孔隙的多孔陶瓷坯體,引入的氣泡越多,多孔陶瓷的孔隙率越高,孔壁越薄,陶瓷骨架越細(xì);當(dāng)氣泡的引入量過多時,骨架易發(fā)生斷裂,此時多孔陶瓷的抗壓強(qiáng)度就會降低。

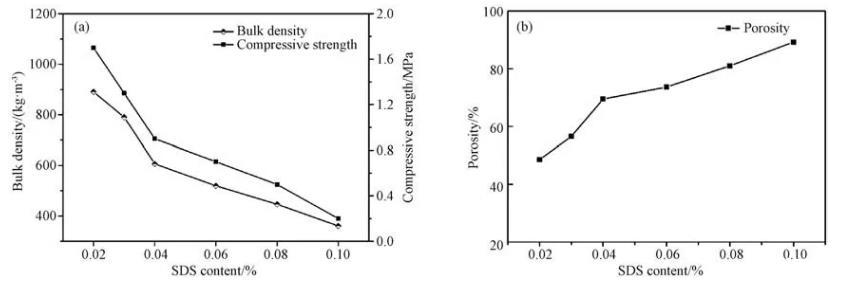

      圖1不同發(fā)泡劑摻量下多孔陶瓷樣品的性能(a)體積密度和抗壓強(qiáng)度;(b)孔隙率

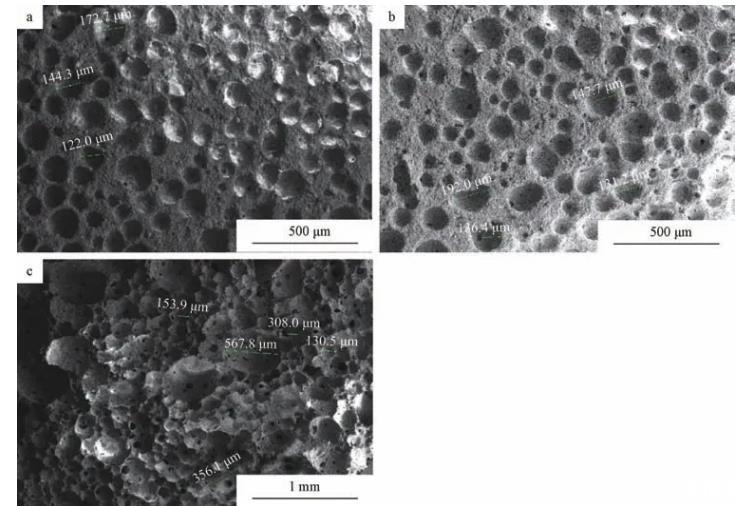

      圖2不同SDS摻量(a:0.04%;b:0.08%;c:0.1%)的多孔陶瓷樣品的SEM照片


      圖2是SDS摻量分別為0.04%、0.08%、0.1%的多孔陶瓷樣品的SEM照片。從圖可見,當(dāng)SDS摻量為0.04%和0.08%時,氣孔尺寸在100~200μm左右;當(dāng)SDS摻量為0.1%時,多孔陶瓷中既有100~200μm之間的孔,又有200~600μm之間的孔,氣孔尺寸分布較為寬泛。這是因?yàn)樘砑颖砻婊钚詣┧a(chǎn)生的泡沫狀態(tài)是熱力學(xué)非穩(wěn)態(tài)孔,同時,在一定的范圍內(nèi),表面活性劑的添加量越多,所產(chǎn)生的泡沫就相對越多。當(dāng)產(chǎn)生的氣泡過多時,表面活性劑在氣液界面的吸附能量相對較小,會導(dǎo)致吸附分子容易從界面脫附,進(jìn)而影響了泡沫的穩(wěn)定性,此時泡沫就會發(fā)生合并、粗化,甚至破裂的現(xiàn)象。當(dāng)SDS的加入量較少時,高速攪拌形成的氣泡量較少,陶瓷原料分散在泡沫之間,形成骨架支撐,阻礙了泡沫的合并與粗化。當(dāng)SDS的摻入量增大,高速攪拌所產(chǎn)生的泡沫增多,氣泡與氣泡之間緊密堆積,從能量角度來講,此時氣泡間更趨向于向低勢能方向發(fā)展,因此產(chǎn)生泡沫合并,泡沫的尺寸增大,進(jìn)而導(dǎo)致多孔陶瓷孔隙尺寸的變化。


      国产一级a毛一级a看 | 韩日不卡视频 | 嫩BX区二区三区的区别 | 成人午夜啪免费视频在线观看软件 | 亚洲插B| 男生戳美女两腿中间那个视频 | 激情亚洲婷婷 | 韩国黄色视频免费在线观看 | 婷婷爱五月天 | 久久免费视频99 | 久久精品国产成人 | 国产两女互慰高潮视频在线观看 | 丁香综合色 | 日本乱伦一区二区三区 | 女高中中生被C爽哭视频网站 | 黄片入口在线观看 | 婷婷综合在线 | 91午夜视频 | 99久久网站 | 媚药一区二区三区四区 | 操小嫩逼视频 | 中文字幕精品无码一区二区 | 国产又大又粗又爽免费看 | 欧美美女性高潮 | 武侠古典AV | 太硬小寡妇受不了了视频3d | 亚洲视频在线视频观看 | 嬷嬷羞耻调教后宫日常h视频 | 无码精品毛片免费视频 | 久热久在线视频 | 韩日成人高清无码一区二区 | 日本一道本视频 | 在线观看中文字幕亚洲 | 欧美亚洲高清 | 成人毛片18女人毛片软件下载 | 五月天乱伦 | 国产精品免费一级在线观看 | 国产又爽 又黄 在线 | 亚洲中文在线视频 | 国产情侣一区 | 120秒午夜体验区5次 |
